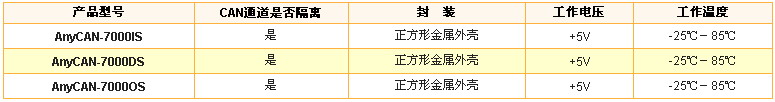

AnyCAN-7000XS系列從站模塊采用內嵌CAN控制器的工業級32位高速微處理器為核心，提供多種可配置端口，可供用戶實現靈活的現場總線網絡通信與數據采集方案。模塊本身在軟硬件設計上充分考慮惡劣的工作環境，以航天級的μC/OS-II嵌入式實時操作系統為平臺，采用多層PCB布線、高精度低噪聲電源器件、高速信號隔離器件、ESD總線保護器件、獨立硬件看門狗、專用電源復位芯片等措施，確保模塊在惡劣工作環境下穩定運行。用戶只需要設計好符合AnyCAN-7000XS系列從站模塊接口規范的底板，嵌入AnyCAN-7000XS系列從站模塊，立即就擁有屬于自己的，具備各種CAN-bus上層應用協議的數據采集從站設備。 功能特點 ●使用ARM7帶CAN高速處理器； ●全工業級器件，強抗干擾設計； ●可配置4路10bit A/D轉換器； ●可配置4路16bit PWM輸出； ●可配置16路數字I/O端口； ●內置各種標準或定制的通信協議； ●可下載升級協議包； ●Pc配置功能參數； ●外置看門狗和復位電路； ●雙排雙列16PIN引腳封裝。 產品規格 ●CAN接口：信號隔離，DC/DC電源隔離，隔離模塊絕源電壓2500Vrms； ●CAN底層為CAN2.0A/B協議，符合ISO11898標準； ●安裝方式：正方型64腳直插； ●配置端口：UART； ●工作電壓：+5V； ●工作溫度：-25°～85°。 應用示例 　　1.用戶先根據需要，配置AnyCAN從站模塊的端口資源，如AD，I/O，PW數量； 　　2.選擇合適的端口驅動電路，如I/O端口可選擇繼電器輸出，隔離輸出等方式； 　　3.設計電源部分，如使用了模擬量功能如AD，建議用戶盡量選擇線性穩壓電源減小對數據采集精度的影響；如沒有使用模擬功能，可使用開關電源。另外，電源器件的選擇應考慮電壓的輸入范圍； 　　4.CAN通信端口一般不用做任何處理即可使用； 　　5.如用戶需要使用指示燈，直接把LED連入AnyCAN模塊提供的指示燈接口即可； 　　6.最后設計底板電路，插上AnyCAN模塊即可完成設計。 　　　完成后的示意圖如下圖所示。 應用案例 　　 如下圖所示用戶通過使用AnyCAN-7000IS從站模塊開發基于iCAN協議的數據采集從站設備，配合PCI-5121智能CAN接口卡組建iCAN主從網絡，迅速搭建可靠實用的工業現場總線分布式監控系統。 　　 如下圖所示用戶通過使用AnyCAN-7000DS從站模塊開發基于DeviceNet協議的數據采集從站設備，配合DP-5110 DeviceNet主站卡組建DeviceNet主從網絡，迅速搭建符合國際標準的工業現場總線分布式監控系統。 　　 如下圖所示用戶通過使用AnyCAN-7000OS從站模塊開發基于CANOpen協議的數據采集從站設備，配合CANOpen系列主站設備組建CANOpen主從網絡，迅速搭建符合國際標準的工業現場總線分布式監控系統。 定制信息 　　如果標準的AnyCAN系列產品不能滿足您的要求，我們可以為您量身定制用戶的通信協議。同時，我們也可以根據用戶要求提供底板，編寫相應的PC軟件，為您組建整個網絡提供一系列的全套解決方案。 訂購信息
